Адресные системы охранно-пожарной сигнализации

Пульт контроля и управления светодиодный "С2000-КС"(Рисунок 2.13) может работать как в режиме пульта(ведущего опрос), так и в режиме управляемой клавиатуры.

Рисунок 2.13-Пульт контроля и управления светодиодный "С2000-КС"

Пульт "С2000-КС" предназначен для работы совместно с приемно-контрольными приборами "Сигнал-20", "Сигнал-20П", "С2000-4", контроллером двухпроводной линии "С2000-КДЛ", релейными блоками "С2000-СП1", "С2000-КПБ", блоком индикации "С2000-БИ", информатором телефонным "С2000-ИТ".

Пульт "С2000-КС" в режиме управляемой клавиатуры предназначен для работы в качестве устройства управления и индикации под управлением пульта "С2000", "С2000М", "С2000-КС" (в режиме пульта) или АРМ "ОРИОН".

Режим клавиатуры

Постановка на охрану и снятие с охраны зон системы персональным кодом пользователя (PIN-кодом).

Индикация состояния доступных пользователю разделов (взят, снят, невзят, тревога, неисправность, внимание, пожар, нарушение блокировки).

Возможность звуковой сигнализации тревожных состояний разделов.

Работа под управлением пульта контроля и управления "С2000", "С2000М", "С2000-КС" (в режиме пульта) или АРМ "Орион".

Настройка "С2000-КС" (в том числе, паролей пользователей, программ управления реле) может производиться как локально, так и с использованием компьютера).

Технические характеристики:

– Индикация состояния доступных пользователю разделов (взят, снят, невзят, тревога, неисправность (нарушение блокировки корпуса, короткое замыкание, обрыв), внимание, пожар, нападение)

– Возможность конфигурирования как с компьютера, подключенного через "С2000-ПИ", так и с клавиатуры "С2000-КС" (используя пароль установщика)

– Длина линии интерфейса RS-485 - до 4000 м.

– Напряжение питания - от 10,0 до 28,4 В.

– Ток потребления в дежурном режиме, не более:

– при напряжении питания 12 В - 100 мА,

– при напряжении 24 В - 50 мА.

– Клавиатура - 18 клавиш с подсветкой.

– Индикаторы - двухцветные светодиоды (20 для отображения состояний зон, а также светодиоды "тревога", "пожар", "авария", "работа")

– Рабочий диапазон температур - от минус 30 до +50 °С.

– Габаритные размеры - 85х75х20 мм.

Блок разветвительно-изолирующий "БРИЗ"

Предназначен для использования в двухпроводной линии связи контроллера "С2000-КДЛ" с целью изолирования короткозамкнутых участков с последующим автоматическим восстановлением после снятия короткого замыкания.

"БРИЗ" рассчитан на непрерывную круглосуточную работу. "БРИЗ" относится к невосстанавливаемым, периодически обслуживаемым изделиям. "БРИЗ" приведен на рисунке 2.14.

Рисунок 2.14- Блок разветвительно-изолирующий

На рисунке 2.15 схема включения "БРИЗ" в топологии линий типа "кольцо"

Рисунок 2.15

- схема включения

"БРИЗ

" в топологии линий типа

"кольцо

"

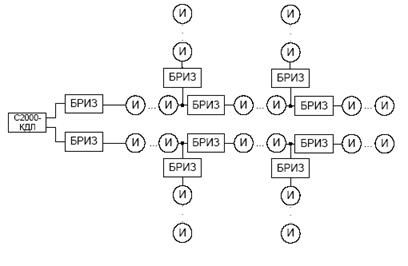

На рисунке 2.16 схема включения "БРИЗ" в топологии линий типа "дерево"

Рисунок 2.16

- схема включения

"БРИЗ

" в топологии линий типа

"дерево

"

На рисунке 2.17 схема включения "БРИЗ" в топологии линий смешанного типа
