Адресные системы охранно-пожарной сигнализации

Рисунок 2.17- схема включения

"БРИЗ

" в топологии линий смешанного типа

Извещатель охранный объемный оптико-электронный адресный "С2000-ИК"

Извещатель «С2000-ИК» (Рисунок 2.18) предназначен для обнаружения проникновения в охраняемое пространство закрытого помещения и передачи извещения о тревоге по двухпроводной линии связи (ДПЛС) контроллеру «С2000-КДЛ».

Включается в интегрированную систему охраны "Орион" в составе комплекса технических средств программно управляемого АРМ "ОРИОН". При этом обеспечивается оперативное отображение состояния извещателя по конкретному адресу по всему объекту.

Рисунок 2.18- Извещатель охранный адресный "С2000-ИК"

"С2000-ИК" включается в двухпроводную линию связи контроллера "С2000-КДЛ" и обеспечивает:

– надежное обнаружение проникновения в охраняемую зону;

– отсутствие ложных срабатываний при перемещении мелких животных;

– отсутствие реакции на перепады фоновой освещенности;

– защищенность от электромагнитных полей;

– отсутствие реакции в условиях конвективных тепловых потоков;

– защищенность от воздействия импульсов напряжения по линии связи;

– возможность индикации режима тревоги;

– установку адреса в пределах от 1 до 127.

Извещатель пожарный дымовой оптико-электронный адресно-аналоговый "ДИП-34А"

Пожарный дымовой оптико-электронный адресно-аналоговый извещатель "ДИП-34А" (Рисунок 2.19) предназначен для контроля состояния и обнаружения загораний, сопровождающихся появлением дыма в закрытых помещениях различных зданий и сооружений и выдачи извещений "Пожар", "Запыленность", "Внимание", "Неисправность", "Отключен".

На рисунке 2.20 приведена схема соединений.

Рисунок 2.19- Извещатель пожарный дымовой адресно-аналоговый "ДИП-34А"

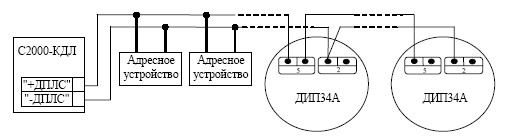

Рисунок 2.20- Схема соединений

Возможности:

– раннее обнаружение пожара;

– программная установка уровней задымленности "день-ночь";

– предтревожное сообщение "Внимание";

– контроль работоспособности;

– контроль запыленности;

– контроль текущего значения концентрации дыма;

– питание по двухпроводной линии связи (от "С2000-КДЛ");

– подключение к двухпроводной линии до 127 извещателей;

– световая индикация дежурного режима, перехода в режим "Пожар" и неисправности;

– проверка работоспособности магнитом;

– надежная защита от насекомых;

– защита от пыли в период строительства, ремонта.

Технические характеристики:

– чувствительность извещателя соответствует задымленности окружающей среды с оптической плотностью - не менее 0,05 и не более 0,2 дБ/м;

– инерционность срабатывания извещателя при достижении пороговой удельной оптической плотности окружающей среды не превышает 10 секунд;

– потребляемый извещателем ток, не более 600 мкА;

– время технической готовности извещателя, не более 60 с;

– диапазон рабочих температур - от минус 30 до +55 °С;

– габаритные размеры извещателя вместе с розеткой;

– диаметр, не более 100 мм;

– высота, не более 46 мм.

Блок сигнально-пусковой "С2000-СП1"

На рисунке 2.21 приведен исполнительный релейный сигнально-пусковой блок "С2000-СП1". Назначение блока - управление четырьмя реле по интерфейсу RS-485.

Программируемая логика управления реле позволяет:
