Выбор мест расположения станций и построение профилей интервалов

Проведем построение для второго профиля:

,

Теперь по исходным данным и полученному нулевому уровню построим примерный вид второго профиля.

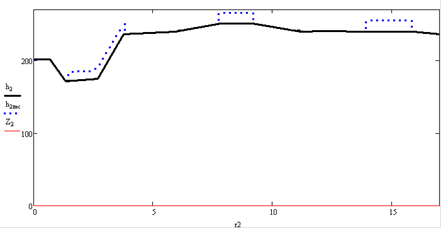

Рис. 2. Примерный вид второго профиля

Ориентировочный выбор высот подвеса антенн

После вычерчивания профилей интервалов необходимо определить ориентировочные значения высот подвеса антенн. При этом нужно руководствоваться величиной просвета между линией прямой видимости и профилем трассы

Ориентировочное значение просвета для короткопролетных микроволновых систем связи должно быть численно равно радиусу первой зоны Френеля, которая определяется по формуле:

;

λ=с/f0=3*108/20*109=0,015, м

Для первого профиля:

при r1=18, км

Для второго профиля:

при r2=17, км

Антенны по предварительным результатам будут находиться на высоте 111,96, 74,59 и 99,59 м.

Теперь посмотрим наглядно, где будет просвет.

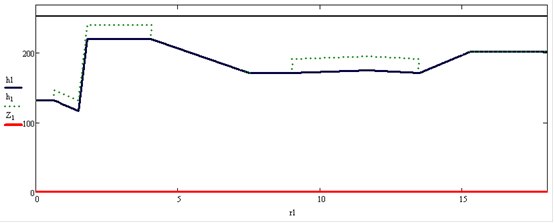

Рис. 3. Вид профиля 1 с линией просвета

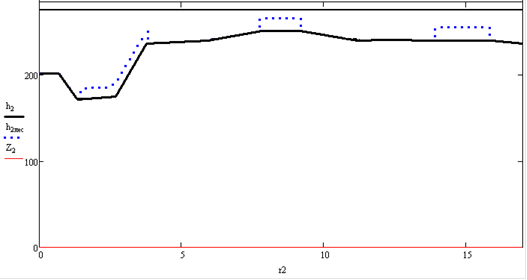

Рис. 4. Вид профиля 2 с линией просвета
