Вывод передаточных функций фильтровых звеньев по структуре рауха

Формулы для построения графиков необходимых характеристик аналогичны формулам расчета нормированных коэффициентов. При построении импульсной характеристики все коэффициенты в формуле по теореме о вычетах также денормируются:

(5.10)

Графики полученных характеристик представлены на рисунках (5.9 - 5.15).

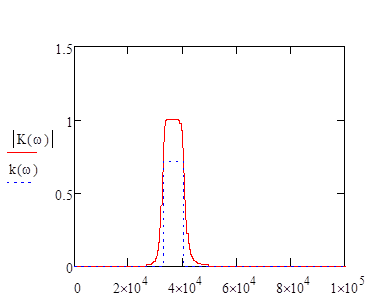

Рисунок 5.9 - АЧХ полосового фильтра в денормированном вида

Рисунок 5.10 - ФЧХ полосового фильтра в денормированном виде

Рисунок 5.11 - ХРЗ полосового фильтра в денормированном виде

Рисунок 5.12 - ХГВЗ полосового фильтра в денормированном виде

Рисунок 5.13 - ИХ полосового фильтра в денормированном виде

Рисунок 5.14 - ПХ полосового фильтра в денормированном виде

Построим годограф:

Рисунок 5.15 - Годограф в полярной системе координат.

Вывод:

Результаты вычислений показывают, что операция денормирования произведена верно, так как характеристики фильтра в денормированном виде отличны от характеристик в нормированном виде представляемой областью частот.
