Выбор системы передачи и типа кабеля

Которая упрощается в определенных частотных областях:

при постоянном токе

в тональном диапазоне частот (f = 800 Гц)

области частот (при f >30 кГц)

Электромагнитная энергия распространяется по кабельной линии с определенной скоростью, которая зависит от параметров цепи и частоты тока и определяется по следующей формуле:

связь магистраль канал кабель

при постоянном токе:

в диапазоне высоких частот скорость не зависит от частоты и определяется лишь параметрами кабеля.

Все расчеты выполняются на ПК в программе Mathcad 6.0. Результаты расчетов параметров передачи заносим в таблицу 1.

Графики первичных и вторичных параметров приведены на рисунках 2 и 3 соответственно.

Таблица 1

f, кГц	12	60	108	156	204	252
R, Ом/км	50.46	111,883	149.845	179.937	205.656	228.448
L, мГн/км	0.8433	0.8138	0.8077	0.8047	0.8029	0.8016
С, нФ/км	38.24	38.24	38.24	38.24	38.24	38.24
tgd ·10-4	1.8	3	4.2	5.4	6.6	7.8
G, мкCм/км	10.9	18.16	25.43	32.69	39.96	47.23
a, дБ/км	1.438	3.344	4.496	5.41	6.192	6.887
b, рад/км	0.428	2.103	3.771	5.437	7.102	8.766
Zв, Ом	148.5	145.881	145.336	145.067	144.899	144.782
uф×105, км/с	1.761	1.793	1,799	1,803	1.805	1.806

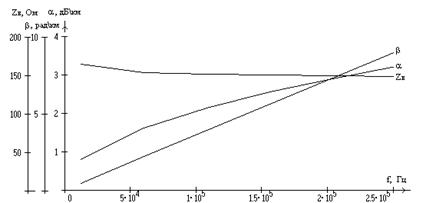

Рис. 2

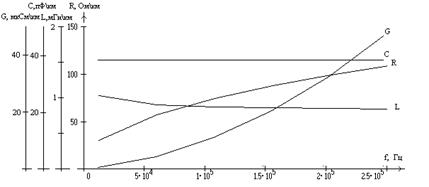

Рис. 3
