Частота соседнего и зеркального каналов

Известно, что допустимая частота соседнего канала определяется заданной избирательностью по соседнему каналу δск. Распределение частот соседних каналов поясняется на рисунке 1.

Частоту соседнего канала определяют по формуле:

(9) Манипулятор для сварки www.robowizard.ru. . Ремонт спец оборудования - Ремонт оборудования для сварки кровли технобытсервис.рф.

где - защитный интервал соседних каналов;

- расстройка соседнего канала.

На основании [3, с.ЗЗ] выберем защитный интервал, исходя из выражения:

=П0.7 =10,27 МГц, (10)

Тогда

=+Пo.7+=5,2∙ 109+2∙10,27∙10б=5,22∙ 109Гц

Известно, что частота зеркального канала определяется выражением:

(11)

где знак «плюс» соответствует верхней настройке гетеродина, а знак «минус» - нижней.

Для расчета частоты зеркального канала необходимо выбрать тип и настройку гетеродина. Тип гетеродина был выбран в пункте 1.1. учитывая, что верхняя настройка гетеродина приводит к инвертированию спектра сигнала и усложняет реализацию приемника в связи с необходимостью использования более высокочастотного генератора, выберем нижнюю настройку гетеродина, тогда

При этом расположение зеркальной частоты будет соответствовать рисунку 1.

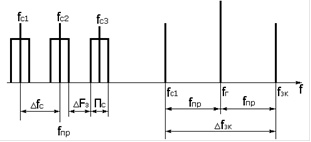

Рисунок 1 Распределение частот в супергетеродинном приемнике.

Таким образом, выбраны допустимые частоты соседнего каналов.
