Расчет высот подвеса антенн

H∑ = 10,428 + hд + hе = 0+ 30 + 3 = 43,428 м

При этом просвет, равный радиусу минимальной зоны Френеля, надо рассматривать как расстояние между трассой и макушками деревьев.

Высота критической точки В относительно точки опоры первой антенны равна:

HA1 = hA-h1= 136,471-111 = 25,471 м,

где hA и h1 - высоты кр. точки В и точки опоры первой антенны относительно нулевого уровня.

Высота критической точки А относительно точки опоры второй антенны равна:

HA2 = hA-h2=160-160 = 0 м

Отсюда высота подвеса первой антенны равна:

HA1+H∑ = 25,471 +43,428 = 68,899 м;

высота подвеса второй антенны:

HA2+H∑ = 0+43,428 = 43,428 м

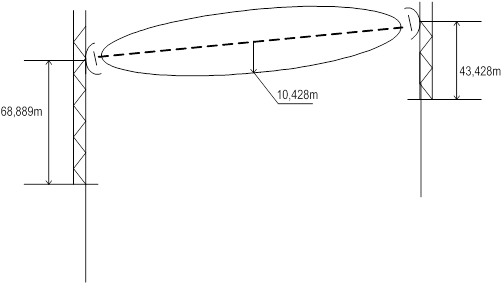

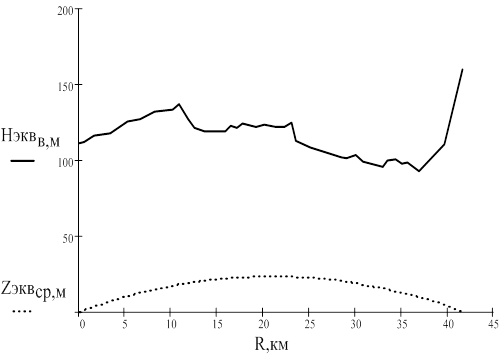

Выбор высот подвеса антенн представлен на рисунке 3.4.

Рисунок 3.4 - Выбор высот подвеса антенн Вознесенка - Киреевск
