Сигнал/шум псоф.,дБ 23.68 2+3 гармоники,% 0.89

СКО сигнала,дБ . 5.97

-------------------------------------------------------------------------

Диапазон частот дрожания,Гц . 4-20 20-300 4-300

Размах дрожания фазы,град . 31.53 21.40 35.13

Размах дрожания амплитуды,% . 68.84 54.33 70.00

-------------------------------------------------------------------------

Фактическое время регистрации случайных событий: 000:00:41

Количество,шт -------------------------------------------

Скачки фазы 25 Сумма перерывов свыше 3 мс,шт 11

Скачки амплитуды . 38 Испорченные сек.,% Отн.время действия,ед.

Помехи и перерывы 30 34.15 . 1.6e-1

Импульсные помехи 0 0.00 . 0.0e+0

Перерывы связи . 30 34.15 . 1.6e-1

от 0.3 до 3 мс . 19 -------------------------------------------

от 3 до 30 мс 6 Сумма перерывов от 0.3 до 300 мс,шт 28

от 30 до 300 мс. 3 Сумма скачков, помех и перерывов,шт 91

от 300 мс до 1 мин 2 -------------------------------------------

свыше 1 мин . 0 Сумма перерывов свыше 300 мс,шт 2

-------------------------------------------------------------------------

Затухание продуктов паразитной модуляции: min -> 29.89 дБ (Oтстройка -50 Гц)

-50 -100 -150 -200 -250 -300 -350 -400 Oтстройка,Гц

29.89 37.03 37.97 37.90 42.68 46.80 46.40 47.36 Затухание,дБ

50 100 150 200 250 300 350 400 Oтстройка,Гц

31.46 35.11 36.31 38.12 43.45 39.04 45.84 48.22 Затухание,дБ

=========================================================================

11.03.2006 16:36:06 Тип подключения к линии: VFC_4_G600_M600

=========================================================================

Запись №6 в протоколе измерений

-------------------------------------------------------------------------

11.03.2006 16:36:06 ГАРМОНИЧЕСКИЙ СИГНАЛ

-------------------------------------------------------------------------

11.03.2006 16:36:06 НАСТРОЙКИ ГЕНЕРАТОРА: SIN

Уровень сигнала,дБм -23.0

Частота сигнала,Гц . 1020.0

=========================================================================

11.03.2006 16:36:06 НАСТРОЙКИ ИЗМЕРИТЕЛЯ:

Таймер случайных событий: 00:15:00 Время усреднения: 00:00:00

Максимальный сигнал,дБм . 20

Минимальный сигнал,дБм -55

Минимальное соотношение сигнал/шум,дБ . 0

"Мертвое" время,мс Пороги регистрации

Скачки фазы . 125.0 . 15.0 град.

Скачки амплитуды 125.0 . 2.0 дБ

Импульсные помехи . 125.0 . -2.0 дБм

Перерывы связи 125.0 . -14.0 дБм

Маска С/Ш(L),дБ . нет

Маска С/Шпс(L),дБ . нет

Маска С/Ш(f),дБ . нет

Маска С/Шпс(f),дБ . нет

Маска A(f),дБ . нет

-------------------------------------------------------------------------

Уровень сигнала,дБм -11.92 Частота сигнала,Гц . 1020.05

Уровень шума,дБм . -43.49 Изменение частоты,Гц . 0.05

Сигнал/шум,дБ 31.57 2-я гармоника,% 0.24

Уровень шума псоф.,дБм . -43.62 3-я гармоника,% 0.21

Сигнал/шум псоф.,дБ 31.70 2+3 гармоники,% 0.32

СКО сигнала,дБ . 5.76

-------------------------------------------------------------------------

Диапазон частот дрожания,Гц . 4-20 20-300 4-300

Размах дрожания фазы,град . 7.63 5.94 8.76

Размах дрожания амплитуды,% . 9.13 6.58 11.18

-------------------------------------------------------------------------

Фактическое время регистрации случайных событий: 000:00:54

Количество,шт -------------------------------------------

Скачки фазы 25 Сумма перерывов свыше 3 мс,шт 16

Скачки амплитуды . 43 Испорченные сек.,% Отн.время действия,ед.

Помехи и перерывы 40 29.63 . 1.8e-1

Импульсные помехи 0 0.00 . 0.0e+0

Перерывы связи . 40 29.63 . 1.8e-1

от 0.3 до 3 мс . 24 -------------------------------------------

от 3 до 30 мс 8 Сумма перерывов от 0.3 до 300 мс,шт 37

от 30 до 300 мс. 5 Сумма скачков, помех и перерывов,шт 105

от 300 мс до 1 мин 3 -------------------------------------------

свыше 1 мин . 0 Сумма перерывов свыше 300 мс,шт 3

-------------------------------------------------------------------------

Затухание продуктов паразитной модуляции: min -> 42.46 дБ (Oтстройка 150 Гц)

-50 -100 -150 -200 -250 -300 -350 -400 Oтстройка,Гц

44.51 51.38 49.71 45.41 53.65 60.36 56.63 53.28 Затухание,дБ

50 100 150 200 250 300 350 400 Oтстройка,Гц

44.15 43.37 42.46 45.38 54.87 59.21 53.93 49.53 Затухание,дБ

=========================================================================

Тестирование Сisco 2811

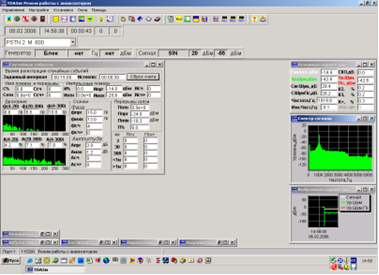

Рисунок 4.8

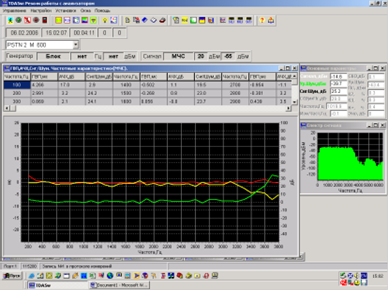

Рисунок 4.9

ПРОТОКОЛ ИЗМЕРЕНИЙ от 14.04.2006

==============================

Анализатор телефонных каналов AnCom TDA-5 (СЕР.НОМЕР:392, F.316, V.6.07)

=========================================================================
